批量归一化（Batch Normalization） 的首次提出，是为了减少内部协变量偏移（Internal Covariate Shift）。
也就是说，在深度网络中，每一层的输入数据在经过运算后分布一直发生变化，前面层训练参数的更新将导致后面层输入数据分布的变化，必然会引起后面每一层输入数据分布的改变，不再是输入的原始数据所适应的分布了，而且这样的微小变化会被逐层放大。

带来的麻烦： 每层都要不断适应新的输入分布，导致收敛极其缓慢；且数据容易落入激活函数（如Sigmoid）的两端饱和区，引发梯度消失。
BN的初衷： 对每一层的输入进行归一化，强制将其分布拉回均值0、方差1的标准正态分布，让数据始终处于激活函数的敏感区域，从而稳定梯度。

算法执行（前向传播）

对于一个包含 $m$ 个样本的 小批量（Mini-batch） 数据 $B = \{x_1, x_2, ..., x_m\}$ ，BN 按以下顺序操作：

计算批量均值（ $\mu_B$ ）： $\mu_B = \frac{1}{m} \sum_{i=1}^{m} x_i$
计算批量方差（ $\sigma_B^2$ ）： $\sigma_B^2 = \frac{1}{m} \sum_{i=1}^{m} (x_i - \mu_B)^2$
归一化（将分布拉回标准正态）： $\hat{x}_i = \frac{x_i - \mu_B}{\sqrt{\sigma_B^2 + \epsilon}}$ （其中 $\epsilon$ 是一个极小常数，防止分母为 0）
缩放与平移（重构变换）——这是 BN 最关键的一步： $y_i = \gamma \hat{x}_i + \beta$
- 其中 $\gamma$ （缩放）和 $\beta$ （偏移）是可学习的参数。
为什么要加这一步？

如果只有第 3 步，强行把数据限制在标准正态分布，会破坏该层原有的特征表达能力（比如原本数据需要非对称分布才能表达特征）。引入 $\gamma$ 和 $\beta$ ，网络可以“学回来”最优的分布形态，既享受了归一化的稳定收益，又保留了模型的容量。

批量归一化层

通常，我们把批量归一化层作用在全连接层或卷积层之后，激活函数之前。

对于全连接层，作用在特征维。
对于卷积层，作用于通道维。

批量归一化的作用及原理

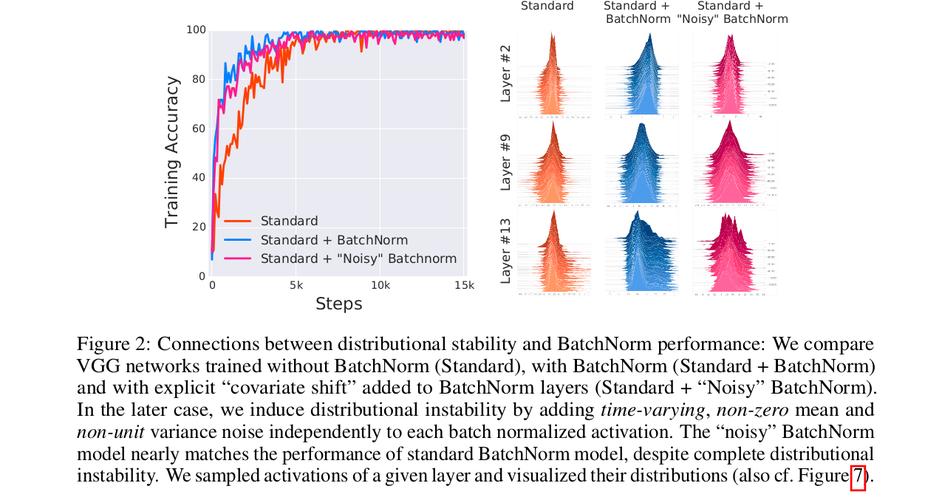

如图2，从左侧图可看出加入 BatchNorm 后，训练精读收敛得更快，同时抖动更小（但不改变最终的精度）；从右侧图可看出加入 BatchNorm 后，各层输出分布更加“均衡”。

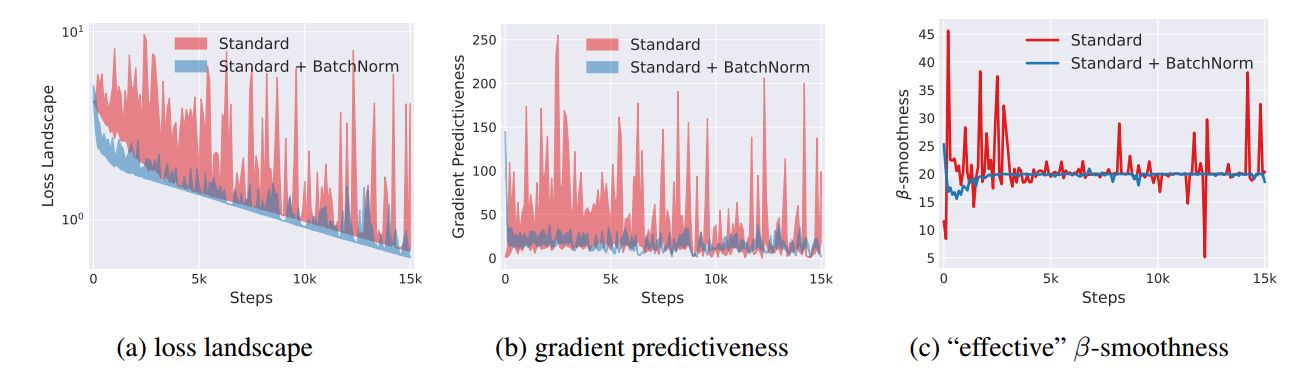

如图3，可以看出BN会让损失面和梯度行为更平滑、更可预测，从而允许使用更大的学习率，并降低训练不稳定的风险。

关于其作用原理 ：

最初的论文表示可以减少内部协变量转移
后续论文提出了一些其他见解
- 允许更大的学习率。
- 轻微的正则化效果（削弱过拟合），因为训练时均值和方差是基于“当前小批量”估算的，带有一定的随机噪声，这等同于给模型加入了噪声干扰，类似 Dropout，能提高泛化能力。
- 让损失函数变得更加平滑，使得梯度下降时的每一步都更稳定、更可预测。

从零实现

下面，我们从头开始实现一个具有张量的批量归一化层。

1
import torch
2
from torch import nn
3
from d2l import torch as d2l
4

5
def batch_norm(X, gamma, beta, moving_mean, moving_var, eps, momentum):
6
    # 通过is_grad_enabled来判断当前模式是训练模式还是预测模式
7
    if not torch.is_grad_enabled():
8
        # 如果是在预测模式下，直接使用传入的移动平均所得的均值和方差
9
        X_hat = (X - moving_mean) / torch.sqrt(moving_var + eps)
10
    else:
11
        assert len(X.shape) in (2, 4)
12
        if len(X.shape) == 2:
13
            # 使用全连接层的情况，计算特征维上的均值和方差
14
            mean = X.mean(dim=0)
15
            var = ((X - mean) ** 2).mean(dim=0)
16
        else:
17
            # 使用二维卷积层的情况，计算通道维上（dim=1）的均值和方差
18
            # 这里我们需要保持X的形状以便后面可以做广播运算
19
            mean = X.mean(dim=(0, 2, 3), keepdim=True)
20
            var = ((X - mean) ** 2).mean(dim=(0, 2, 3), keepdim=True)
21
        # 训练模式下，用当前的均值和方差做标准化
22
        X_hat = (X - mean) / torch.sqrt(var + eps)
23
        # 更新移动平均的均值和方差
24
        moving_mean = momentum * moving_mean + (1.0 - momentum) * mean
25
        moving_var = momentum * moving_var + (1.0 - momentum) * var
26
    Y = gamma * X_hat + beta    # 缩放和移位
27
    return Y, moving_mean.data, moving_var.data

momentum 通常取0.9，这里是 指数加权移动平均（EWMA）。

全连接层的“特征维”恰好是最后一维（尾部），而卷积层的“通道维”在中间（非尾部）。PyTorch 的广播机制是从 尾部（最后一维） 开始对齐的，所以全连接层不需要 keepdim 就能天然匹配，而卷积层不加 keepdim 就会对位错误。

我们现在可以创建一个正确的BatchNorm层。这个层将保持适当的参数：拉伸gamma和偏移beta（使用nn.Parameter）,这两个参数将在训练过程中更新。此外，我们的层将保存均值和方差的移动平均值，以便在模型预测期间随后使用。

1
class BatchNorm(nn.Module):
2
    # num_features：完全连接层的输出数量或卷积层的输出通道数。
3
    # num_dims：2表示完全连接层，4表示卷积层
4
    def __init__(self, num_features, num_dims):
5
        super().__init__()
6
        if num_dims == 2:
7
            shape = (1, num_features)
8
        else:
9
            shape = (1, num_features, 1, 1)
10
        # 参与求梯度和迭代的拉伸和偏移参数，分别初始化成1和0
11
        self.gamma = nn.Parameter(torch.ones(shape))
12
        self.beta = nn.Parameter(torch.zeros(shape))
13
        # 非模型参数的变量初始化为0和1
14
        self.moving_mean = torch.zeros(shape)
15
        self.moving_var = torch.ones(shape)
16

17
    def forward(self, X):
18
        # 如果X在GPU上，将moving_mean和moving_var复制到GPU上
19
        if self.moving_mean.device != X.device:
20
            self.moving_mean = self.moving_mean.to(X.device)
21
            self.moving_var = self.moving_var.to(X.device)
22
        # 保存更新过的moving_mean和moving_var
23
        Y, self.moving_mean, self.moving_var = batch_norm(
24
            X, self.gamma, self.beta, self.moving_mean,
25
            self.moving_var, eps=1e-5, momentum=0.9
26
        )
27
        return Y

我们将BatchNorm应用于LeNet模型上。与之前的训练不同的是，我们这次设置的学习率更大。

1
net = nn.Sequential(
2
    nn.Conv2d(1, 6, kernel_size=5), BatchNorm(6, num_dims=4), nn.Sigmoid(),
3
    nn.AvgPool2d(kernel_size=2, stride=2),
4
    nn.Conv2d(6, 16, kernel_size=5), BatchNorm(16, num_dims=4), nn.Sigmoid(),
5
    nn.AvgPool2d(kernel_size=2, stride=2), nn.Flatten(),
6
    nn.Linear(16 * 4 * 4, 120), BatchNorm(120, num_dims=2), nn.Sigmoid(),
7
    nn.Linear(120, 84), BatchNorm(84, num_dims=2), nn.Sigmoid(),
8
    nn.Linear(84, 10)
9
)
10

11
lr, num_epochs, batch_size = 1.0, 10, 256
12
train_iter, test_iter = d2l.load_data_fashion_mnist(batch_size)
13
d2l.train_ch6(net, train_iter, test_iter, num_epochs, lr, d2l.try_gpu())

1
loss 0.268, train acc 0.900, test acc 0.860
2
44842.0 examples/sec on cuda:0

svg

让我们来看看从第一个批量规范化层中学到的拉伸参数gamma和偏移参数beta。

1
net[1].gamma.reshape((-1,)), net[1].beta.reshape((-1,))

1
(tensor([4.2132, 2.2393, 2.7753, 3.0132, 2.9366, 2.0075], device='cuda:0',
2
        grad_fn=<ViewBackward0>),
3
 tensor([-2.6978,  0.4657, -2.7125,  3.3042,  0.9594,  1.8430], device='cuda:0',
4
        grad_fn=<ViewBackward0>))

简明实现

除了使用我们刚刚定义的BatchNorm，我们也可以直接使用深度学习框架中定义的BatchNorm。该代码看起来几乎与我们上面的代码相同（注意BatchNorm2d和BatchNorm1d的区别）。

1
net = nn.Sequential(
2
    nn.Conv2d(1, 6, kernel_size=5), nn.BatchNorm2d(6), nn.Sigmoid(),
3
    nn.AvgPool2d(kernel_size=2, stride=2),
4
    nn.Conv2d(6, 16, kernel_size=5), nn.BatchNorm2d(16), nn.Sigmoid(),
5
    nn.AvgPool2d(kernel_size=2, stride=2), nn.Flatten(),
6
    nn.Linear(256, 120), nn.BatchNorm1d(120), nn.Sigmoid(),
7
    nn.Linear(120, 84), nn.BatchNorm1d(84), nn.Sigmoid(),
8
    nn.Linear(84, 10)
9
)
10

11
d2l.train_ch6(net, train_iter, test_iter, num_epochs, lr, d2l.try_gpu())

1
loss 0.263, train acc 0.902, test acc 0.819
2
84687.7 examples/sec on cuda:0

svg

通常高级API变体运行速度快得多，因为它的代码已编译为C++或CUDA，而我们的自定义代码由Python实现。

小结

在模型训练过程中，批量规范化利用小批量的均值和标准差，不断调整神经网络的中间输出，使整个神经网络各层的中间输出值更加稳定。
批量规范化在全连接层和卷积层的使用略有不同。
批量规范化层和Dropout层一样，在训练模式和预测模式下计算不同。
批量规范化有许多有益的副作用，主要是正则化。另一方面，”减少内部协变量偏移“的原始动机似乎不是一个有效的解释。
